功率因数校正

什么是无功功率？

合理利用电能要求发电、输电和配电经济、损耗小。这意味着要限制电网中造成损失的所有因素。其中一个因素是滞后无功功率。工业和公共电网中的消费者主要具有欧姆感应性质。

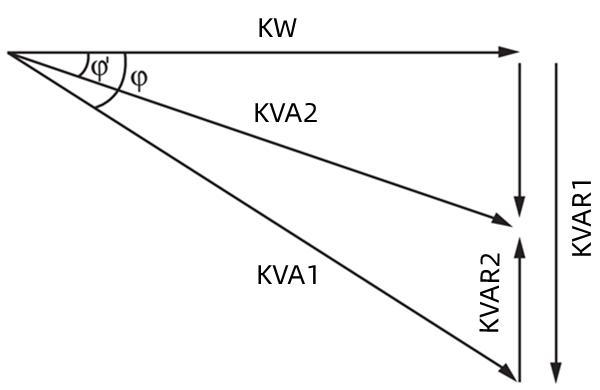

KW：系统消耗功率

KVA1：视在功率

KVA2：校正磁化后的视在功率KVAR1

KVAR2：电容器Kvar

Cos1：之前的功率因数

Cos2：之后的功率因数

什么是功率因数校正（PFC）？

网络中功率因数校正系统的目的是通过在定义的节点处引导无功功率来补偿产生的滞后无功功率。以这种方式，也避免了不允许的高电压降和额外的欧姆损耗。必要的引导功率由与供电网络并联的电容器产生，电容器尽可能靠近电感式耗电元件。

什么是功率因数校正系统？

功率因数校正系统包括静态电容补偿装置和自动电容补偿装置。静态电容补偿装置减少了通过网络传输的滞后无功功率分量。如果网络条件发生变化，可以通过添加和取出单个功率电容器（调节PFC）来逐步匹配所需的超前无功功率，以补偿滞后无功功率。

以最小损耗传输高功率是电气工程中的一个问题。从低压到中压或高压只能部分解决问题，因为最重要的因素之一cos¢不容忽视。

由于感应电机在贸易和工业中的广泛使用，电力设施中的功率因数日益恶化，并损害了已安装设施的最佳利用。

随着功率因数的恶化（即无功电流的增加），电压降增加，这使得电压控制更加困难，并且由于电压不足而对用户的功率值产生负面影响。

为了获得最合适的功率因数，必须通过电容器进行补偿。静态移相器（即功率因数校正电容器）是优选的解决方案。

使用功率因数校正电容器来提高功率因数具有几个优点。需要强调的是，电容器除了内部损耗很小之外，都是静态电机，如变压器，因此几乎没有磨损。

有两种类型的补偿。其中之一是静态补偿。电容器的功率是根据用户和电容器自动调整的。它们分别打开或关闭这些电容器。

任何功率的增加都可以通过随后添加更多的电容器单元来实现。

我们高度发达的工业社区越来越多地使用运行会对电力设施造成干扰的工厂和设备。谐波是造成干扰的原因之一。为了确保装置和设备的可靠运行，绝对必须满足与这些扰动有关的某些限制。

结合功率因数校正，应用具有各种扼流因数的滤波电抗器来实现这一点。

功率因数连接的关键要素

电力电容器

电力力电抗器

电容器开关设备（接触器或晶闸管）

自动控制器

保护保险丝

功率因数校正的好处

通过降低电力成本在6至24个月内摊销。

提高了动力设备的效率。

提高了电压质量。

有效的安装使用。

提高了电力变压器的效率。

最佳电缆尺寸。

较小的传输损耗。

功率因数校正与环境保护

发电和使用100KWh的能源可产生87,5kg的二氧化碳！

使用功率因数校正来节省能源和减少二氧化碳排放！

根据2009年哥本哈根八国集团峰会的预期，制定功率因数修正！
